澳门金沙娱乐城官网-金沙官网_百家乐网站_全讯网址 (中国)·官方网站

本網(wǎng)訊（物理與材料學院）近日，南昌大學物理與材料學院周楊波教授團隊在二維層狀材料莫爾超晶格的鐵電性和撓曲電性研究中取得了重要進展。該團隊牽頭聯(lián)合中國科學技術(shù)大學、南昌航空大學等單位，在全球材料類頂級期刊Advanced Materials（IF="27.4）發(fā)表了題為Intertwined" Flexoelectricity and Stacking Ferroelectricity in Marginally Twisted hBN Moiré Superlattice的研究論文。南昌大學萬思源博士為該論文的第一作者，周楊波教授為共同通訊作者、最后通訊作者，南昌大學為第一通訊單位。該研究工作得到了國家自然基金委、江西省科技廳的項目支持。

二維莫爾超晶格材料的崛起為凝聚態(tài)物理學和材料科學帶來了激動人心的進展，包括在魔角雙層石墨烯中發(fā)現(xiàn)的超導性，以及在其他轉(zhuǎn)角體系中觀察到的莫爾鐵電性、能帶拓撲、擾曲電和莫爾激子等新奇特性，這為理解低維體系中的電子相互作用提供了新的平臺。

然而，在莫爾超晶格的制備過程中，不可避免地會引入局部應力，并產(chǎn)生原子重構(gòu)，如何從實驗角度表征并定量分析這一局部應力，并進一步理解應力對莫爾鐵電的調(diào)控行為，是當前研究的兩大核心挑戰(zhàn)。

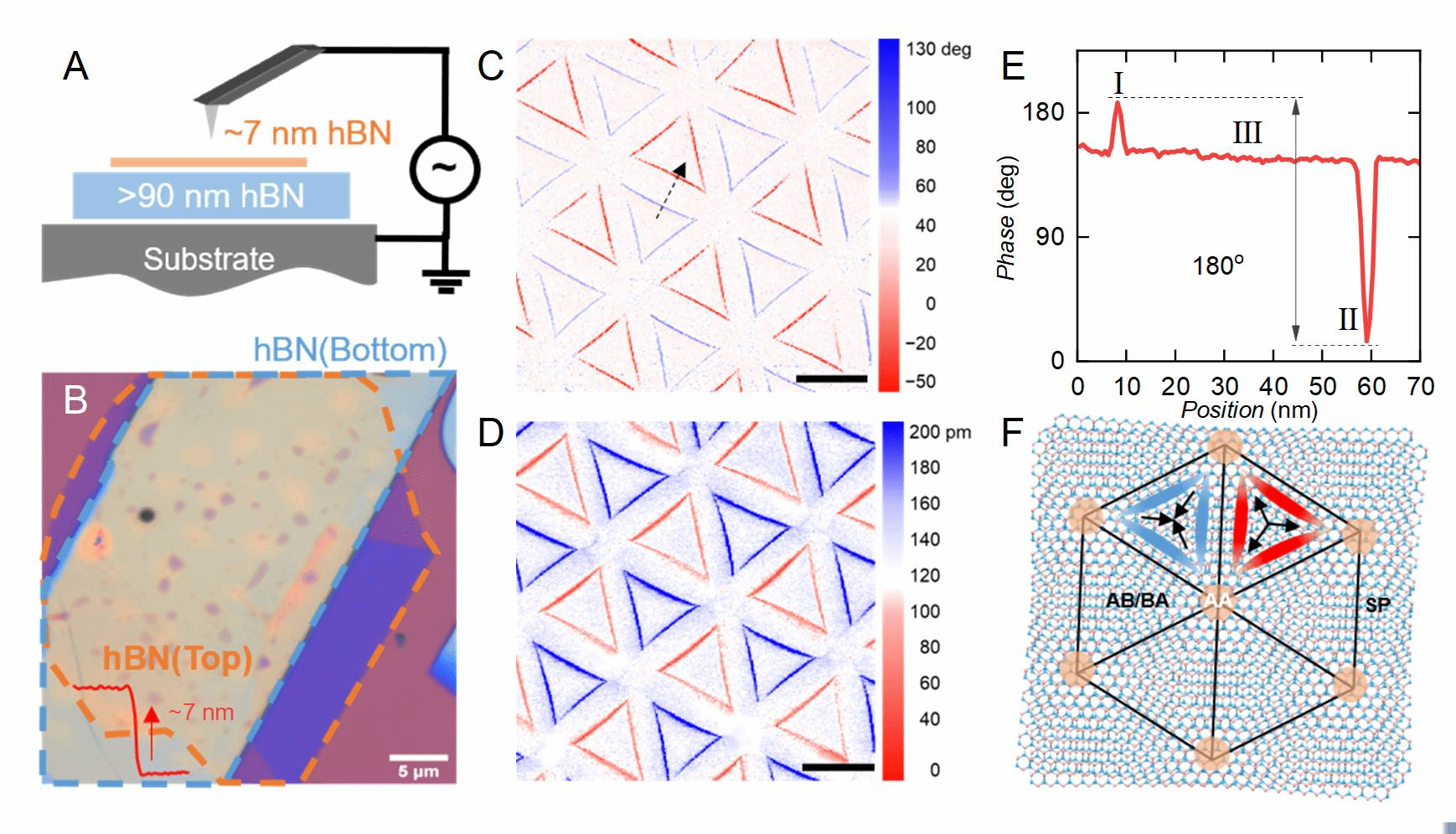

hBN同質(zhì)結(jié)中的空心三角形鐵電疇（A-B. 實驗裝置及異質(zhì)結(jié)結(jié)構(gòu)示意圖； C-E. PFM表征鐵電疇相位及振幅圖；F. 摩爾超晶格結(jié)構(gòu)示意圖）

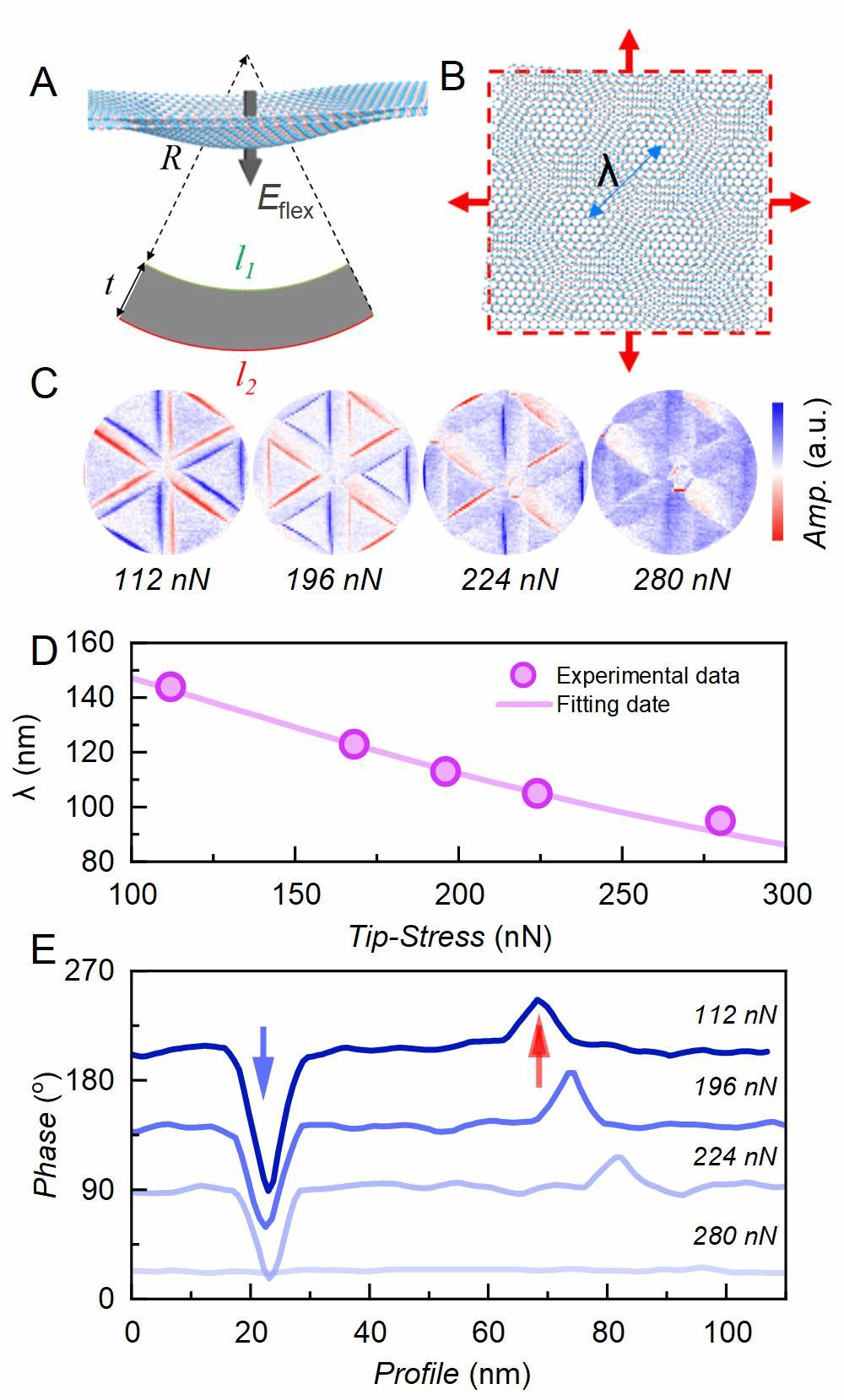

面外撓曲電調(diào)控鐵電疇（A-B. 面外撓曲電調(diào)控鐵電極化示意圖；C-F. 撓曲電翻轉(zhuǎn)鐵電極化取向）

研究團隊通過引入非對稱結(jié)構(gòu)來增強材料的撓曲電效應，在二維六方氮化硼超晶格中形成獨特的空心莫爾鐵電疇結(jié)構(gòu)，并首次直接觀察到撓曲電性與鐵電性共存的證據(jù)。研究表明，通過施加外部應力，可實現(xiàn)對莫爾鐵電極化的取向及強度的有效調(diào)控，為精確調(diào)控莫爾鐵電性開辟了新的路徑。

論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202410563

編    輯：徐  翰

責任編輯：許  航
